一、DCTHX系列電車滑觸線
電車滑觸線 我廠采用邊鑄連軋工藝成功研制出中國**根大長度、無焊接的銅接觸線，填補了國內空白，各項指標均達到或超過世界同類產品先進水平， 89 年獲國家重大技術裝備成果獎，科技進步二等獎，在國際招標中多次中標。
|

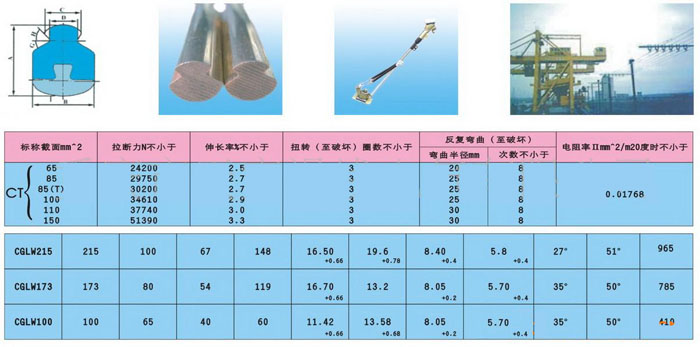

標稱截面mm^2
|
拉斷力N不小于
|
伸長率%不小于
|
扭轉（至破壞）圈數(shù)不小于
|
反復彎曲（至破壞）
|
電阻率∏mm^2/m20度時不小于
|
|
彎曲半徑mm
|
次數(shù)不小于
|
65
85
85(T)
100
110
150
|
24200
29750
30200
34610
37740
51390
|
2.5
2.7
2.7
2.9
3.0
3.3
|
3
3
3
3
3
3
|
20
25
25
25
30
30
|
8
8
8
8
8
8
|
0.01768
|
|
標稱截面mm^2
|
計算截面積mm^2
|
尺寸及偏差
|
角度及偏差
|
參考單位質量kg/km
|
|
A+(-)1%
|
B+(-)2%
|
C+(-)2%
|
D+4%-2%
|
E
|
K
|
R
|
G
|
H
|
|
+(-)1度
|
65
85
85(T)
100
110
150
|
65.2
85.4
86.8
100.1
109.6
150.7
|
9.3
10.80
11.00
11.80
12.34
14.40
|
10.19
11.76
11.00
12.81
12.34
14.40
|
8.05
8.05
8.50
8.05
8.50
9.75
|
5.70
5.70
6.12
5.70
6.12
7.27
|
5.32
5.32
5.70
5.32
5.70
6.85
|
2.50
2.50
1.50
2.50
2.50
3.20
|
0.60
0.60
0.38
0.60
0.38
0.38
|
35
35
27
35
27
27
|
50
50
51
50
51
51
|
580.0
760.0
771.0
890.0
974.5
1339.5
|
|
TBJ65T
|
65
|
|
TBJ85T
|
85
|
|
TBJ100T
|
100
|
|
TBK110T
|
110
|
|
TBJ150
|
150
|
二、外露式鋼鋁電車線
該導線由鋁及鋼構成，抗拉強度高，耐磨及耐腐蝕性能高，使用壽命長，該產品廣泛應用于煤炭、冶金礦山。
國標（ GB1297.3-91 ）外露式鋼鋁接觸線結構尺寸表：
|
型號
|
標稱截面mm^2
|
等效銅直流電阻截面mm^2
|
鋼、鋁截面積mm^2
|
尺寸及偏差
|
G
|
H
|
標稱重量kg/km
|
|
鋼
|
鋁
|
A
|
B
|
C
|
D
|
偏差+(-)2度
|
|
GLHX215(原GLCA)
|
215
|
100
|
67
|
148
|
16.5+0.66-0
|
19.6+0.78-0
|
8.40+0.40-0.20
|
5.80+0.40-0.20
|
27
|
51
|
965
|
|
GLHX173(原GLCB)
|
173
|
80
|
54
|
54
|
16.5+0.66-0
|
13.2+0.52-0
|
8.05+0.20-0.40
|
5.70+(-)0.40
|
35
|
50
|
785
|
|
